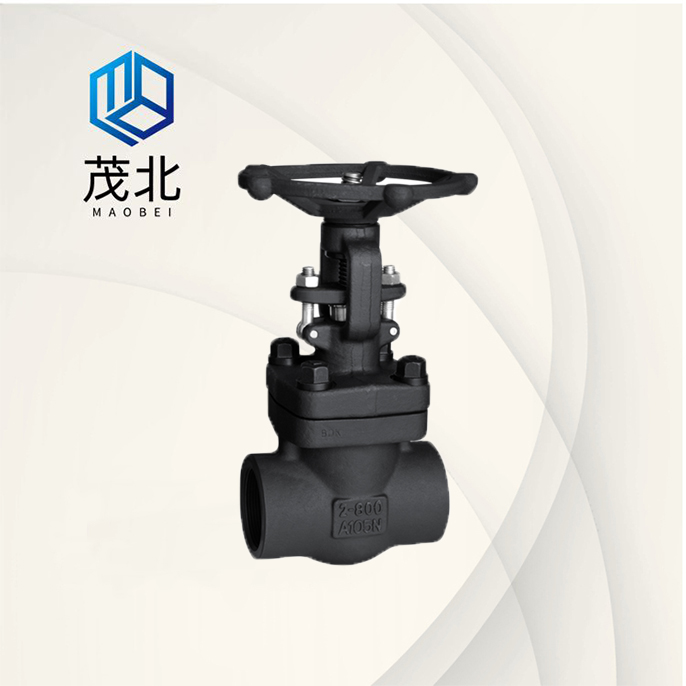

Z61W承插焊闸阀

Z61W承插焊闸阀适用于 Class150~2500、工作温度-29~425℃(碳钢)或-29~500℃(不锈钢)的小口径管路上,用于截断或接通管路中的介质。高压锻钢闸阀主要特点有:流体阻力小,适用的压力、温度范围大,介质流动方向不受限制,密封性能良好
产品咨询热线:021-31130069

一、Z61W承插焊闸阀产品概述

本公司的Z61W承插焊闸阀适用于 Class150~2500、工作温度-29~425℃(碳钢)或-29~500℃(不锈钢)的小口径管路上,用于截断或接通管路中的介质。高压锻钢闸阀主要特点有:流体阻力小,适用的压力、温度范围大,介质流动方向不受限制,密封性能良好。Z61W承插焊闸阀选用不同的材质,可分别适用于水、蒸汽、油品、硝酸、醋酸、氧化性介质、尿素等多种介质。


二、Z61W承插焊闸阀产品概述

1、全通径或缩径;
2、明杆带支架;
3、两端自动调心的填料压套;
4、用缠绕式垫片的螺栓型阀盖、螺纹密封焊接型阀盖,或自密封阀盖
5、本体倒密封;
6、承插焊接ANSI/ASME B16.11;
7、螺纹端(NPT端)按ANSI/ASME B1.20.1。

三、Z61W承插焊闸阀 设计和规范

制造标准API 602,BS5352,ANSI B16.34
试验与验收API 598
标识MSS SP-25

五、Z61W承插焊闸阀主要性能参数

序号
NO.
名 称美标碳钢
CS to ASTM
美标合金钢
AS to ASTM
美标不锈钢钢
SS to ASTM
Part NameType A 105Type F22Type F304(L)Type F316(L)
1阀体BodyA105A182 F22A182 F304(L)A182 F316(L)
2阀座Seat RingA276 420A276 304A276 F304(L)A276 F316(L)
3闸板WedgeA276 430&410A182 F304A182 F304(L)A182 F316(L)
4阀杆StemA182 F6A182 F304A182 F304(L)A182 F316(L)
5垫片GasketCorrugated SS+graphiteSS+PTFE
6阀盖BonnetA105A182 F22A182 F304(L)A182 F316(L)
7螺栓Bonnet BoltA193 B7A193 B16A193 B8A193 B8M
8PinA276 420A276 F304
9填料压套GlandA276 410A182 F304(L)A182 F316(L)
10活节螺丝Gland EyeboltA193 B7A193 B16A193 B8A193 B8M
11填料压盖Gland FlangeA105A182 F11A182 F304(L)A182 F316(L)
12螺母Gland NutA194 2HA 194 4A194 8A194 8M
13阀杆螺母Stem NutA276 420/Cu-Alloy(铜合金)
14手轮锁紧螺母H.W.Lock NutA 194 2HA194 4A 194 8A194 8M
15铭牌NameplateSS
16手轮HandwheelA197
17衬垫Bearing GasketA473 431
18填料Stem PackingFlexible GraphitePTFE
适用介质 Suitable Medium(水、油、气等)W.O.G.etc(酸类)HNO3,CH3OOH etc
适用温度 Suitable Temperature-29℃~425℃-29℃~550℃-29℃~180℃

注:可按要求采用其他材料    Note:Other materials are available upon request.
CS=碳钢 AS=合金钢 SS=不锈钢   CS=Carbon Steel;AS=Alloy Steel;SS=Stainless Steel;

六、Z61W承插焊闸阀 尺寸和重量表

通径缩径RB3/81/23/411 1/41 1/22/
NPS全径FB/3/81/23/411 1/41 1/22
L150~800Lb797992111120120140178
900Lb7992111120120140178210
1500Lb111111111114120140162210
H(OPEN)150~800Lb158158169197236246283330
900~1500Lb169197197236246283330354
W150~800Lb100100100125160160180200
900~1500Lb100125125160160180200240
WeightsBolted150~800Lb2.12.02.34.35.96.911.115.2
900~1500Lb2.54.34.26.68.812.517.223.5
Welded150~800Lb1.81.72.03.85.16.110.214.2
900~1500Lb2.44.24.06.38.712.117.222
