Q41F-10K日标球阀
Q41F-10K日标球阀启闭件（球体）由阀杆带动，并绕阀杆的轴线作旋转运动的阀门。主要用于截断或接通管路中的介质，亦可用于流体的调节与控制。本身结构紧凑，密封可靠，结构简单，维修方便，密封面与球面常在闭合状态，不易被介质冲蚀，易于操作和维修，适用于水、溶剂、酸和天然气等一般工作介质，而且还适用于工作条件恶劣的介质，如氧气、过氧化氢、甲烷等，在各行业得到广泛的应用。球阀阀体可以是整体的，也可以是组合式的。
产品咨询热线：021-31130069
Q41F-10K日标球阀执行标准:
1.设计和制造： JIS B2002-1987.
2.检验和试验：JIS B2003-1994.
3 .法兰连接： JIS B2220-2004.
Q41F-10K日标球阀启闭件（球体）由阀杆带动，并绕阀杆的轴线作旋转运动的阀门。主要用于截断或接通管路中的介质，亦可用于流体的调节与控制。本身结构紧凑，密封可靠，结构简单，维修方便，密封面与球面常在闭合状态，不易被介质冲蚀，易于操作和维修，适用于水、溶剂、酸和天然气等一般工作介质，而且还适用于工作条件恶劣的介质，如氧气、过氧化氢、甲烷等，在各行业得到广泛的应用。球阀阀体可以是整体的，也可以是组合式的。
Q41F-10K日标球阀试验压力
| 试验项目 | 壳体试验 | 密封试验 | 上密封试验 | 气密封试验 | |
| 介质 | 水 | 气 | |||
| 单位 | MPa | MPa | MPa | MPa | |
| 公称压力 | 10K | 2.4 | 1.5 | 1.5 | 0.5-0.7 |
| 20K | 5.8 | 4.0 | 4.0 | ||
Q41F-10K日标球阀主要零件材料
| 名称 | 材料 | ||||||||
| 阀体 阀盖 | A216WCB | A352 LCB | A217 WC6 | A217 WC9 | A217C5 | A351 CF8 | A351 CF8M | A351 CF3 | A351 CF3M |
| 球体 | A182 F6 | A182 F304 | |||||||
| 阀杆 | A182 F6 | A182 F304 | A182 F316 | A182 F304L | A182 F316L | ||||
| 手柄 | KTH350-10 | ||||||||
| 螺柱 | A193-B7 A320-L7 A193-B8 | ||||||||
| 螺母 | A194-2H A194-7 A194-8 | ||||||||

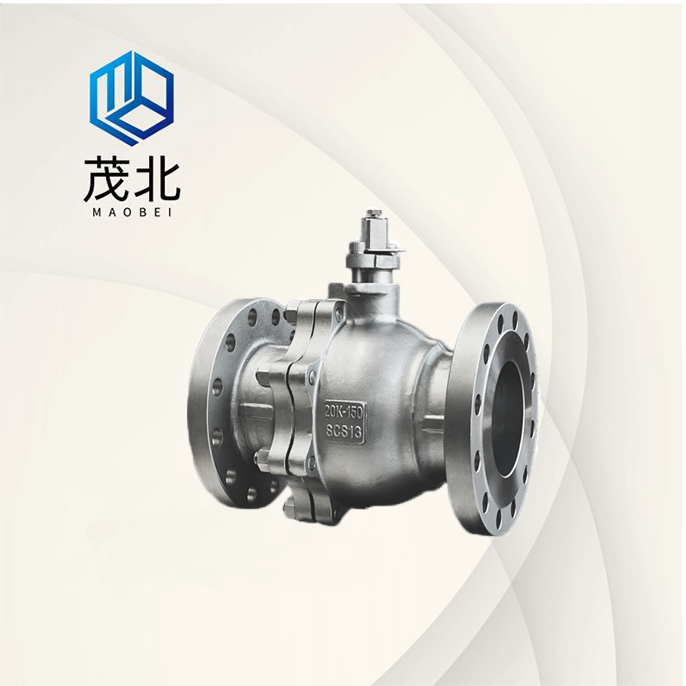

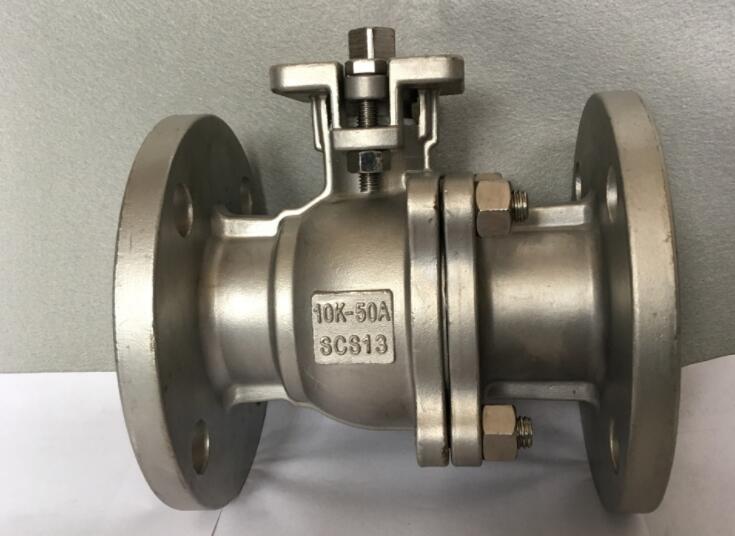

Q41F-10K日标球阀实物图：

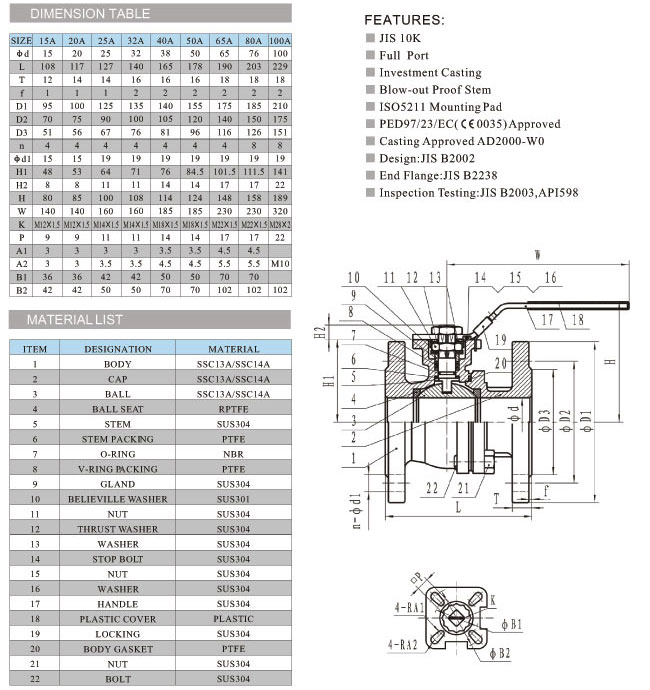

Q41F-10K日标球阀尺寸图:
