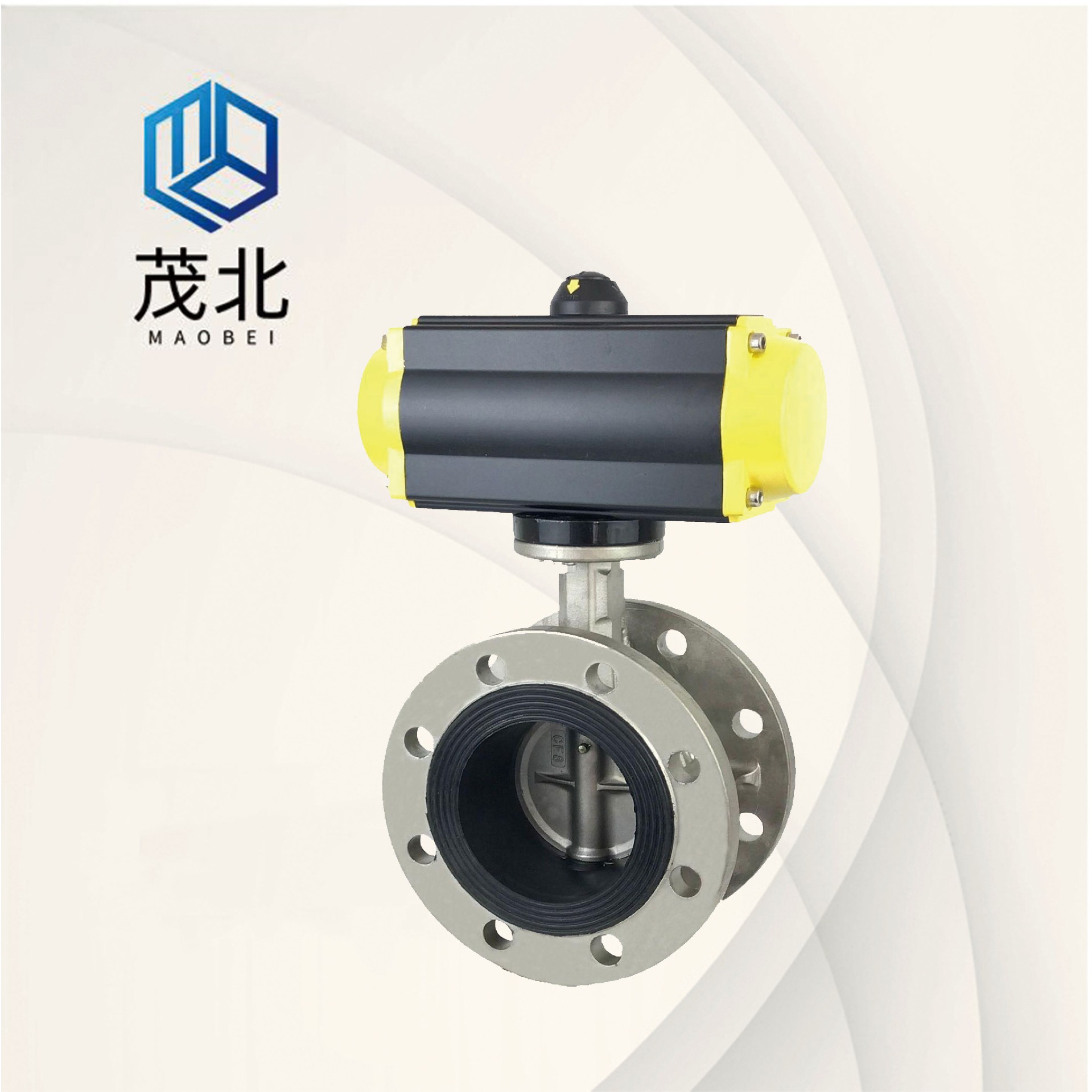

D641X气动软密封蝶阀

D641X气动软密封蝶阀是由角行程气动执行器及蝶阀阀体组成,其主要优点:结构简单、体积小重量轻、造价低,气动法兰蝶阀安装在高空暗道,经过二位五通电磁阀控制操作方便,也可调节流量介质
产品咨询热线:021-31130069

茂北品质、全球共享】这里是D641X气动软密封蝶阀专业生产厂家,由本公司生产的茂北D641X气动软密封蝶阀品质出众,价格合理;D641X气动软密封蝶阀的产品介绍、主要特点、蝶阀及执行器的主要参数、主要零件材料、安装链接尺寸的详细介绍:


D641X气动软密封蝶阀是由角行程气动执行器及蝶阀阀体组成,其主要优点:结构简单、体积小重量轻、造价低,气动法兰蝶阀安装在高空暗道,经过二位五通电磁阀控制操作方便,也可调节流量介质。流体阻力较小,中大口径的气动法兰蝶阀全开时有效流通面积较大,启闭轻便省力,蝶扳旋转90角度便可完成启闭,由于转轴两侧蝶板手介质作用力接近相等,而产生的转矩方向相反,因而启闭力矩较小,低压下可实现良好的密封,气动法兰蝶阀密封材料有丁晴橡胶、氟橡胶,称为气动法兰软密封蝶阀。其中硬密封蝶阀为多层次金属硬密封,具有弹性密封的优点,无论在低温情况下均具有优良的密封性能。所以气动法兰蝶阀主要应用于冶金、电力、石油、化工、空气、煤气、可燃气体以及给排水等腐蚀性介质的管道上。
上海茂北阀门有限公司  D641X气动蝶阀


D641X气动软密封蝶阀的主要特点:
(1)体积小、重量轻、操作轻巧、便于安装、维修。
(2)密封性能优良、零泄漏,使用寿命较长。
(3)流量特性趋于直线,调节性能好。
(4)结构简单,开关轻便,90°旋转启闭。
(5)可代替闸阀、截止阀、旋塞阀、胶管阀及隔膜阀等多种阀的使用。

D641X气动软密封蝶阀主要技术参数

公称通径DN(mm)50~1200
公称压力PN1.0、1.6、2.5MPa
法兰标准JB/T79、GB/T9113、HG20594-97
连接形式法兰式
阀板形式垂直板式
流量特性近似快开型
动作范围0~90°
泄露量按GB/T4213-92,为Kv值的10-4
基本误差带定位器:小于全行程的±2%
回差带定位器:小于全行程的±2%
可调范围50:1
配置执行机构GT、AT、AW系列单双作用气动执行器
控制方式开关型(开关两位控制)、调节型(4~20mA控制)



D641X气动软密封蝶阀执行器的主要参数

执行器型号GT、AT、AW系列单双作用气动执行器
供气压力0.4~0.7MPa
气源接口G1/4"、G1/8"、G3/8"、G1/2"
环境温度-30~+70℃
作用形式单作用执行机构、双作用执行机构
可配附件定位器、电磁阀、空气过滤减压器、保位阀、行程开关、阀位传送器、手轮机构等

气动执行器,有双作用式和单作用式(弹簧复位),齿轮齿条传动;大口径阀门采用系列AW型气动执行器拔叉式传动,结构合理,输出力大,有双作用式和单作用式。
1、齿轮式双活塞,输出力矩大,体积小。
2、气缸选用铝金材料,重量轻、外形美观。
3、可在顶部、底部安装手动操作机构。
4、齿条式连接可调节开启角度、额定流量。
5、执行器可选带电讯号反馈指示及附件以实现自动化操作。
6、IS05211标准连接为产品的安装更换提供了方便。
7、两端调的节螺钉可使标准产品在0°和90°有±4°的可调范围。使之与阀门的同步精度。


D641X气动软密封蝶阀主要零件材料

零件名称材料名称
阀体铸铁、铸钢、不锈钢、铬钼钢、合金钢
蝶板铸钢、合金钢(镀硬铬)、不锈钢、铬钼钢
密封圈橡胶、PTFE、PPL、不锈钢、聚内脂、抗磨材料
阀杆2Cr13、1Cr13不锈钢、铬钼钢
填料聚四氟乙烯、柔性石墨



D641X气动软密封蝶阀安装连接尺寸:

公称通径结构长度外形尺寸(参考值)连接尺寸(标准值)
1.0MPa1.6MPa
毫米英寸LHH1ADD1n-dDD1n-d
502108633151801651254-181651254-18
6521/2112703301801851454-181851454-18
803114833902452001608-182001608-18
10041271054312402201808-182201808-18
12551401154552402502108-182502108-18
15061401376263502852408-222852408-22
20081521647203503402958-2234029512-22
2501016520680055039535012-2240535512-26
3001217823086060044540012-2246041012-26
3501419024888360050546016-2252047016-26
4001621628997260056551516-2658052516-30
45018222320104375061556520-2664058520-30
50020229343109875067062020-2671565020-33
60024267413123675078072520-3084077020-36
70028430478143175089584024-3091084024-36
800324705251488750101595024-33102595024-39
90036510620161512501115105028-331125105028-39
100040550725176515001230116028-361255117028-42
120048630780197615001455138032-391485139032-48
