D943W防爆电动硬密封法兰蝶阀

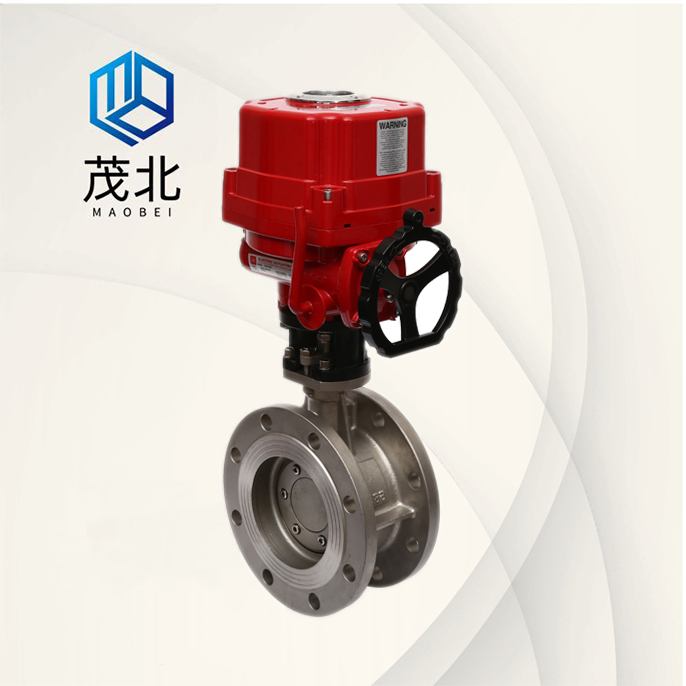

D943W防爆电动硬密封法兰蝶阀使用时间长、节能环保。其结构采用三维编心原理设计,阀座采用硬软密封兼容的多层次结构,加工精良。D943W防爆电动硬密封法兰蝶阀由阀体、蝶板、多层次阀座、阀杆、传动机构等主要部件组成。
产品咨询热线:021-31130069

茂北品质、全球共享】这里是D943W防爆电动硬密封法兰蝶阀专业生产厂家,由本公司生产的茂北D943W防爆电动硬密封法兰蝶阀品质出众,价格合理;D943W防爆电动硬密封法兰蝶阀的产品介绍、主要特点、蝶阀及执行器的主要参数、主要零件材料、安装链接尺寸的详细介绍:

D943W防爆电动硬密封法兰蝶阀使用时间长、节能环保。其结构采用三维编心原理设计,阀座采用硬软密封兼容的多层次结构,加工精良。D943W防爆电动硬密封法兰蝶阀由阀体、蝶板、多层次阀座、阀杆、传动机构等主要部件组成。D943H电动三偏心蝶阀配用的角行程电动执行机构可直接接收计算机或工业仪表等输出的4~20mADC或1~5VDC控制信号,根据阀位反馈信号与设定值比较偏差对执行机构驱动电机进行智能步距调整(PID调节),以实现与执行机构配套的阀门或其他装置开度的准确的定位,同时输出4~20mADC的位置反馈信号。因此D943H电动三偏心蝶阀主要地应用到冶金、电力、石油、化工、空气、煤气、可燃气体以及给排水等自动化控制中。



D943W防爆电动硬密封法兰蝶阀主要特点:
由于D943W防爆电动硬密封法兰蝶阀采用的是三维偏心原理设计,使密封面的空间运动轨迹达到理想化,密封面相互之间无磨擦、无干涉、加之密封材料选择得当,从而使蝶阀的密封性、耐腐蚀性、耐 高温性和耐 磨性等得到了保障。其主要特点如下:
(1)开启力矩小,灵活方便,省力节能。
(2)三维编心结构,使蝶板越关越紧,其密封性能良好,达到无泄漏。
(3)耐高压、耐腐蚀、耐 磨损、使用时间长等。


D943W防爆电动硬密封法兰蝶阀主要参数:

公称通径DN(mm)50~1200
公称压力PN1.0、1.6、2.5MPa
连接形式法兰式、对夹式
密封形式三偏心金属硬密封
流量特性近似快开型
动作范围0~90°
泄露量按GB/T4213-92,为Kv值的10-4
基本误差±2.5%
回差±2.5%
死区1% (可调)
可调范围50:1
配置执行机构可配PSQ、HQ、UNIC、361RS、HR等系列角行程电动执行机构
控制方式开关到位灯(开关两位控制)、智能调节(4~20mA模拟量信号控制)



D943W防爆电动硬密封法兰蝶阀执行器的主要参数:

电源电压AC220/380V,50/60Hz
输出力矩50N·M~2000N·M
动作范围0~90° 0~360°
动作时间15秒/30秒/60秒
保护装置过热保护
环境温度-30°~60°
手动操作同附带手柄操作
限位电气、机械二重限位
防护等级相当于IP-65
防爆等级ExdII BT4;有要求可定制ExdII BT6
位置测量可选装开关或电位计
驱动电机8W/E
进线接口PE1/2〞进线线锁


执行器特点:
1.功能良好:智能型、调节型、开关式。
2.体积小巧:体积相当于同类产品的35%左右。
3.使用方便:采用单相电源,接线简单;采用球型凸出结构,使观察方便;免加油免点检、防水防锈、任意角度安装。
4.保护装置有双重限位、过热保护、过载保护。全行程时间15秒、30秒、45秒、60秒。及带手动功能。
5.智能数控:内置模块采用良好计算机单片及智能控制软件直接接收计算机或工业仪表等输出的标准信号(4-20mA DC /1-5VDC)实现阀门开度的智能控制和准确的定位。


D943W防爆电动硬密封法兰蝶阀主要零件材料

零件名称材料
阀体铸铁、不锈钢、铬钼钢、合金钢
蝶板铸钢、合金钢、不锈钢、铬钼钢
密封圈不锈钢与耐 高温石棉板组合成多层次
阀杆2Cr13、1Cr13不锈钢、铬钼钢
填料O型圈、柔性石墨



D943W防爆电动硬密封法兰蝶阀性能规范:

公称通径DN(mm)DN50~1200
公称压力PN(MPa)0.611.62.5
试验压力强度试验0.91.52.43.75
密封试验0.661.11.762.75
低压气密试验0.5~0.7
适用介质空气、水、污水、蒸气、煤气、油品等
适用温度碳钢:-29℃~400℃ 不锈钢:-40℃~600℃



D943W防爆电动硬密封法兰蝶阀安装连接尺寸:

公称通经(DN)主要尺寸法兰尺寸
LL1HH11.6MPa2.5MPa
DD1n-ФdDD1n-Фd
50108431125301651254-181651254-18
65112461155301851454-181851458-18
80114461205652001604-182001608-18
100127521386002201804-182351908-22
125140561646402502108-182702208-26
150140561757052852408-223002508-26
2001526020077534029512-2236031012-26
2501656824394540535512-2642537012-30
30017878250107046041012-2648543016-30
35019078280114052047012-2655549016-33
400216102305121058052516-2662055016-36
450222114350133564058516-3067060020-36
500229127380141571565020-3073066020-36
600267154445160584077020-3384577020-39
700292165480184491084024-3696087524-42
8003181905302040102595024-39108599024-48
90033020358022551125105028-391185109028-48
100041021665023801255117028-421320121028-56
120047025476026401485139032-481530142032-56
