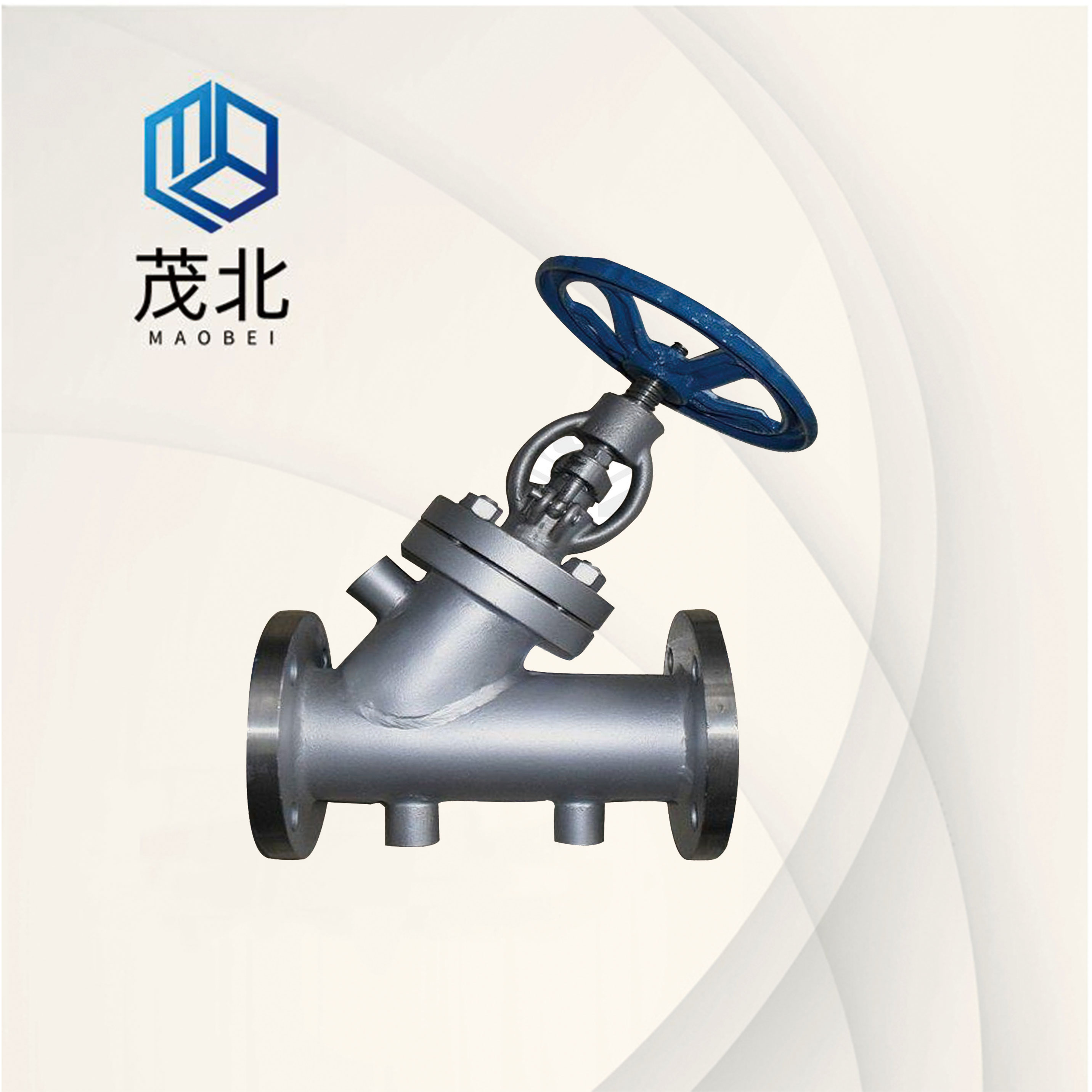

一、BYJ41H夹套保温截止阀 产品概述

我司的保温截止阀，是主要用于石油、化工、冶金等多类系统中，以输送常温下会凝固的高粘度介质，是BJ41W保温截止阀的保温焊装于阀门的两法兰之间，阀门的侧面、底部设置有保温夹套的两个连接口。保温截止阀适用于化工、化肥行业的管路上，夹套内涵入蒸汽能制止介质结晶。夹套保温截止阀被应用于石油、化工、冶金等多类系统中。

二、BYJ41H保温截止阀 应用规范

设计制造	GB12234-89、GB12234-89
结构长度	GB12221-89、GB12221-89
法兰尺寸	JB/T79-94、JB/779-94
阀门检查和试验	GB13927

三、BYJ41H保温截止阀 试验压力及主要性能规范

型号	公称压力	试验压力		适用温度	适用介质	保温套压力
		Shell	Seal
BJ41W-25	2.5	3.75	2.75	≤200	Acetic urea	≤1.3
BJ41W-40	4.0	6.0	4.4
BJ41W-64	6.4	9.0	6.6		Acetic urea
BJ41W-25	2.5	3.75	2.75
BJ41W-40	4.0	6.0	4.4
BJ41W-64	6.4	9.0	6.6

四、BYJ41H夹套保温截止阀 主要零件材料及通途

零件名称LTEM	ZG1CR18NI9TI	ZGOOCR18NI10	ZG1Cr18Ni12MO2Ti	ZGOOCR17NI14MO2	WCB
阀体/阀盖BODY/CAP	ZG1CR18NI9TI	ZGOOCR18NI10	ZG1Cr18Ni12MO2Ti	ZGOOCR17NI14MO2	WCB
闸板WEDGE	ZG1CR18NI9TI	ZGOOCR18NI10	ZG1Cr18Ni12MO2Ti	ZGOOCR17NI14MO2	1Cr13
阀杆STEM	1CR18NI9TI	00cr18ni10	1CR18NI12MOTI	OOCR17NI14MO	1Cr13
填料PACKING	PTFE纺织	PTFE纺织	PTFE纺织	PTFE纺织	石墨 GRAPHITE
垫片GASKET	304L+PTFE	304L+PTFE	316L+PTFE	316L+PTFE	石墨+304GRAPHITE+304
压盖GLAND FLANGE	ZG1CR18NI9TI	ZG00CR18ni10	ZG1Cr18Ni12MO2Ti	ZGOOCR17NI14MO2	WCB
填料压环STUFFING RING	1CR18NI9TI	00CR18NI10	1Cr18NI12MOTI	OOCR17NI14MO	1Cr13
螺栓BOLT	1cr17ni2	1CR17NI2	1Cr17NI2	1Cr17Ni2	35CrMoA
螺母NUT	1cr18ni9ti	1CR18NI9TI	1Cr18NI9ti	1Cr18NI9ti	45
