Z41W美标明杆闸阀

Z41W美标明杆闸阀结构特点 1.结构紧凑、设计合理,阀门刚性好,通道流畅,流阻系数小。 2.密封面采用不锈钢和硬质合金,使用寿命长。 3.采用柔性石墨填料、密封可靠,操作轻便灵活
产品咨询热线

Z41W美标明杆闸阀结构特点

1.结构紧凑、设计合理,阀门刚性好,通道流畅,流阻系数小。

2.密封面采用不锈钢和硬质合金,使用寿命长。

3.采用柔性石墨填料、密封可靠,操作轻便灵活。

4.驱动方式分:手动、伞齿轮、蜗轮、电动、气动

     结构型式:弹性楔式单闸板、刚性楔式单闸板和双闸板形式。

5.广泛适用于石油化工,火力发电厂等油品、水蒸汽管路上作接通或截断管路中介质的启闭装置

Z41W美标明杆闸阀标准与规范

设计与制造: API Spec.6D 和 API 600

检验与试验: API Spec.6D 和 API 598

对焊连接尺寸: ASME B16.25

结构长度: API Spec.6D 和 ASME B 16.10

法兰连接尺寸:ASME B 16.5 和 ASME B16.47 Size A

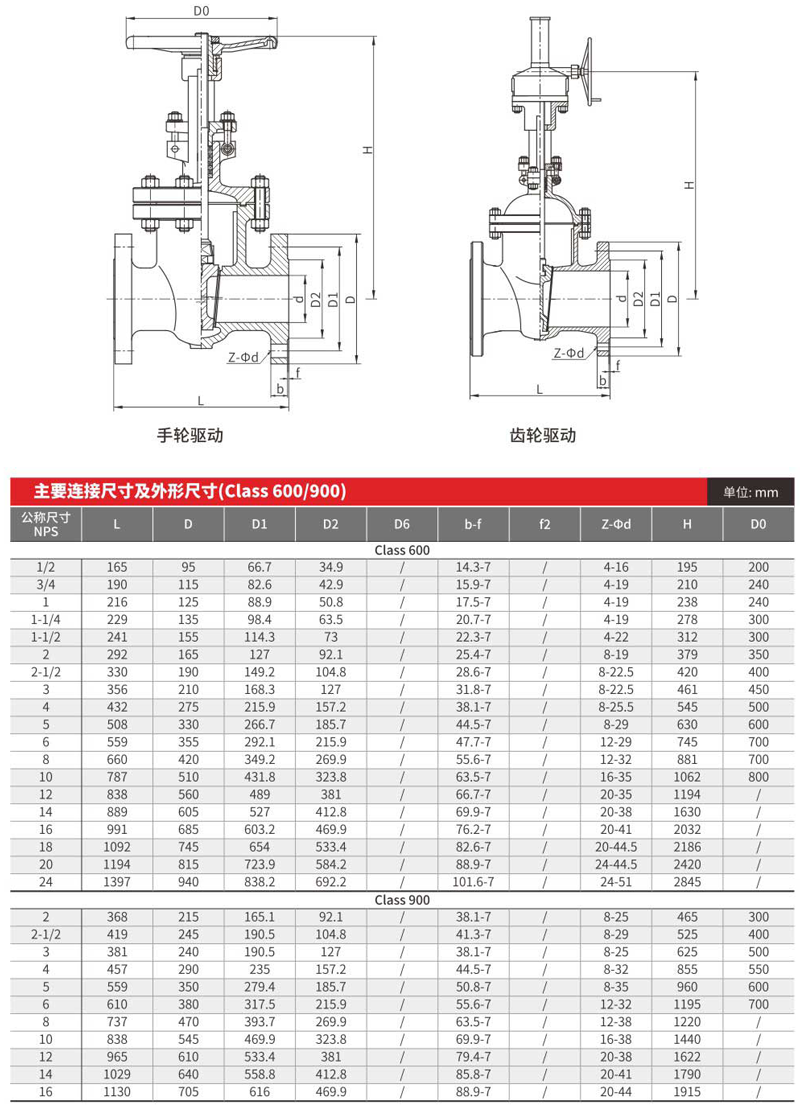

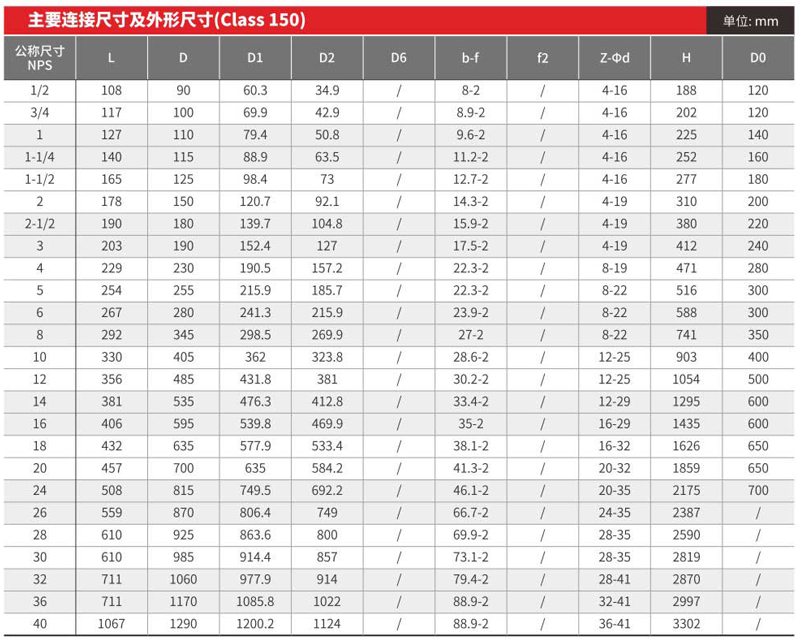

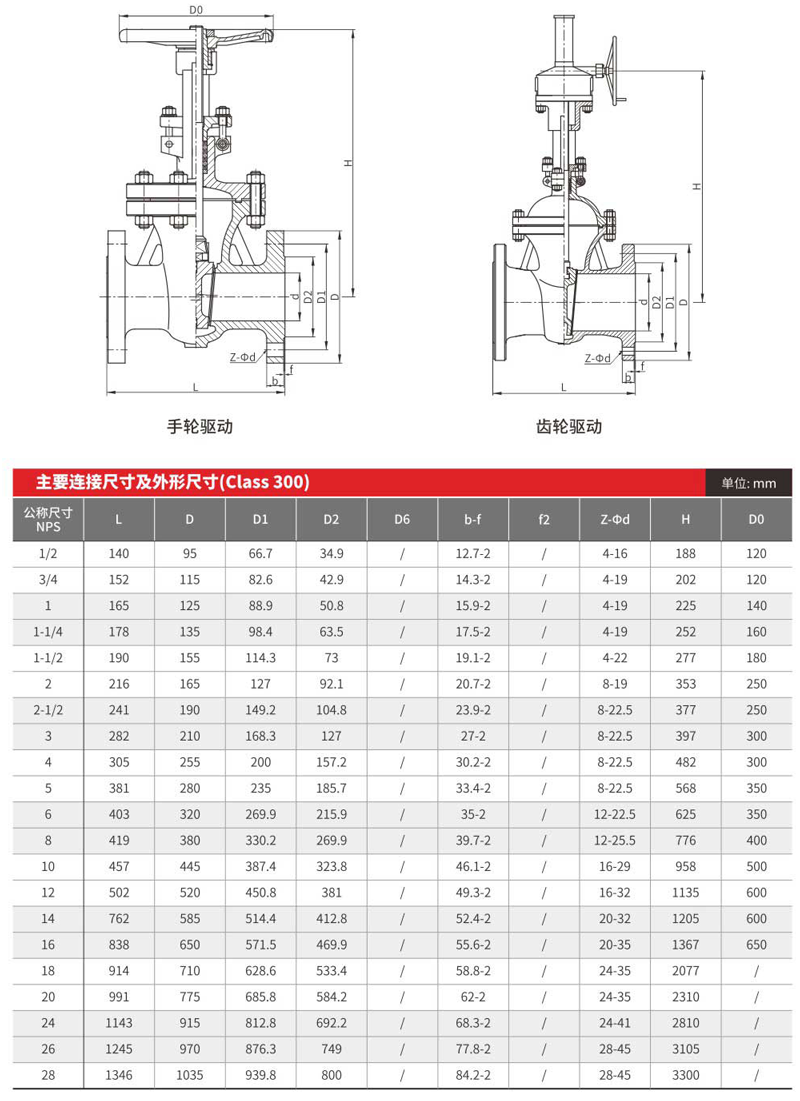

Z41W美标明杆闸阀性能参数
