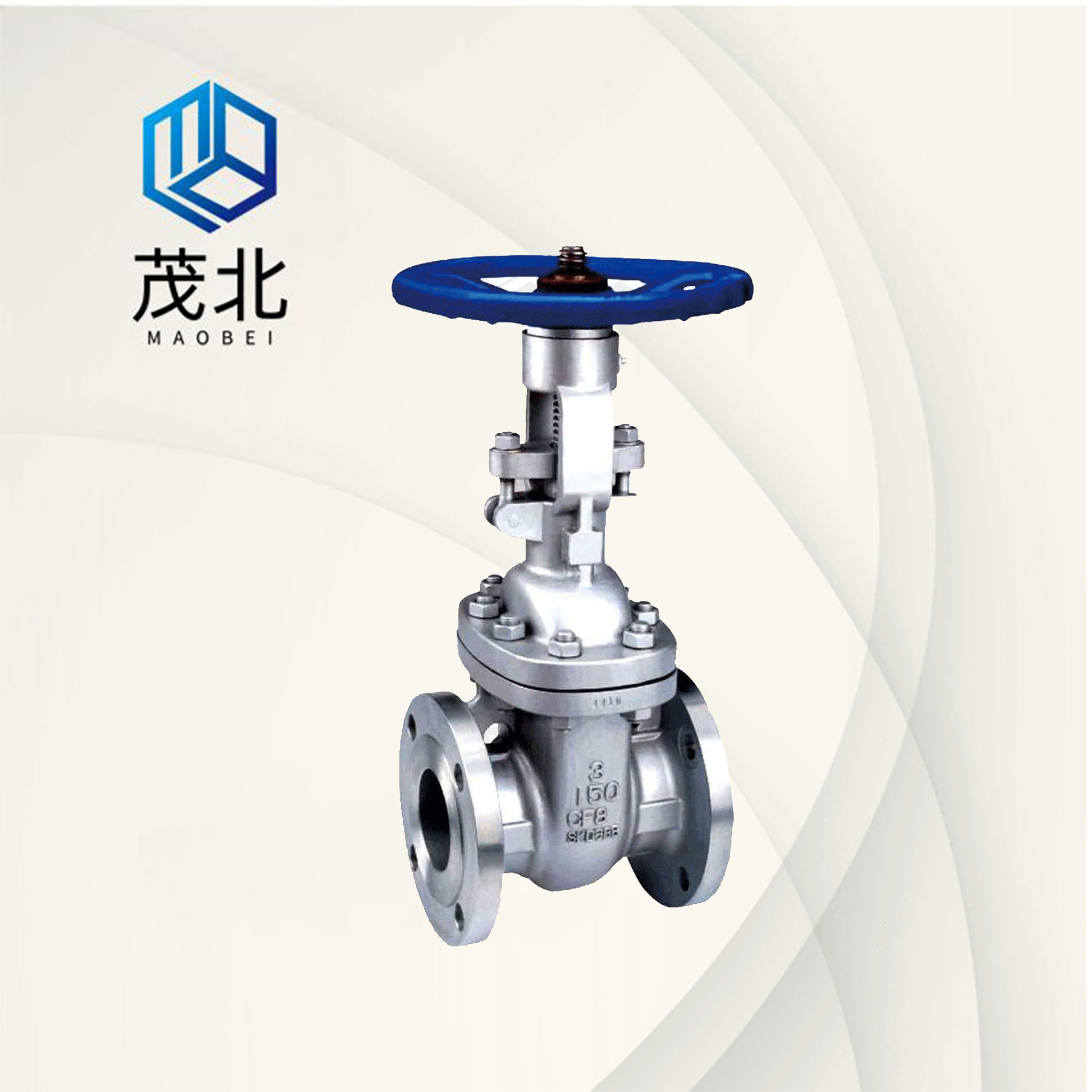

Z41W美标闸阀

产品概述 美标闸阀广泛适用于石油化工,火力发电厂等油品、水蒸气管路上作接通或截断管路中介质的启闭装置。 1.产品设计制造符合美国国家标准ANSIB16.34,美国石油学会标准AP16D和
产品咨询热线

产品概述



美标闸阀广泛适用于石油化工,火力发电厂等油品、水蒸气管路上作接通或截断管路中介质的启闭装置。



1.产品设计制造符合美国国家标准ANSIB16.34,美国石油学会标准AP16D和API600要求。
2.结构紧凑、体积小、刚性好、密封安全可靠。
3.关闭件(闸板)采用弹性结构,在工作中能自动补偿由于异常负荷或温度引起的阀体变形。因此,密封可靠,并且不会产生闸板楔柱。
4.公称通径大于等于NPS1011,压力级400磅级和公称通径大于等于NPSS611、压力级150~2500磅级的手动阀门,其操做装置中配有滚动轴承,启闭轻松。
5.主体材料、内件材料、填料、垫片、紧固件的材料可根据用户要求或实际工况条件合理组合。
6.阀座可为更掀式阀座,可任意组合与关闭密封面材质配对,以满足工况要求,延长使用寿命。



美标闸阀标准



设计与制造 结构长度 法兰尺寸 对焊连接尺寸 压力温度等级 试验与检验
AP1 600 ANS1B16.10 ANS1B16.5a ANS1B16.25 ANS1B16.34 AP1598



压力试验



公称压力 强度试验 水密封试验 气密封试验
MPa Lbf/in2 MPa Lbf/in2 MPa Lbf/in2
150 3.1 450 2.2 315 0.5~0.7 60~100
300 7.8 1125 5.6 815
600 15.3 2225 11.2 1630
900 23.1 3350 16.8 2440
1500 38.4 5575 28.1 4080
2500 64.6 9367 47.4 6873



主要零件材料及性能



壳体 ASTM A216WCB ASTMA351 CF8
闸板 WCB CF8 CF8M Monel
阀杆 F6a F304 F316 Monel F304
闸板密封面 13Cr 13Cr STL 304 STL 316 STL Monel 304 304 STL
阀座密封面 13Cr STL STL 304 STL 316 STL Monel 304 STL STL
壳体 ASTM A351 CF3 ADTM A351 CF8M ASTM A351 CF8
闸板
阀杆 F304L F316 F316L
闸板密封面 304L 304L STL 316 316 STL 316L 316L STL
阀座密封面 304L STL STL 316 STL STL 316L STL STL



ANSI Class150~ANSI Class300主要外形尺寸



ANS1 Class150
NPS 2 21/2 3 4 6 8 10 12 14 16 18 20 24 26 28 30 32 36 40 42
L RF 178 191 203 29 267 292 330 356 381 406 432 457 508 559 610 610 660 711 762 787
BW 216 241 283 305 403 419 457 502 572 610 660 711 813 864 914 914 965 1016 1067 1118
手动 H1 400 490 510 585 775 955 1160 1375 1570 1765 1980 - - - - - - - - -
Do 200 200 250 300 350 350 400 450 500 600 700 - - - - - - - - -
伞齿轮 H2 - - - - - - - - 1668 1920 2115 2215 2600 2908 3046 3136 3293 3726 4060 4229
电动 H3 - - - - - - - - 1668 1920 2115 2215 2600 2908 3046 3136 3293 3726 4060 4229
ANS1 Class300
NPS 2 21/2 3 4 6 8 10 12 14 16 18 20 24 26 28 30 32 36 40 42
L RF 216 241 283 305 406 419 457 502 762 838 914 991 1143 1245 1346 1697 1524 1727 - -
BW 216 241 283 305 406 419 457 502 762 838 914 991 1143 1245 1346 1697 1524 1727 - -
手动 H1 470 525 535 635 805 1025 1230 1460 1645 - 1840 - - - - - - - - -
Do 200 200 300 300 350 400 450 500 600 - 600 - - - - - - - - -
伞齿轮 H2 - - - - - - - - - - 1935 2155 2572 2908 3100 3135 3293 - - -
电动 H3 - - - - - - - - - - 1935 2155 2572 2908 3100 3135 3293 3754 4120 4530



ANSI Class600主要外形尺寸



ANS1 Class600
NPS 2 21/2 3 4 6 8 10 12 14 16 18 20 24 26 28 30
L RF 292 330 356 432 559 660 787 838 889 990 1092 1194 1397 1448 1549 1651
BW 292 330 356 432 559 660 787 838 889 990 1092 1194 1397 1448 1549 1651
手动 H1 474 530 547 703 913 1077 1276 1499 - - - - - - - -
Do 250 250 300 350 450 500 600 680 - - - - - - - -
伞齿轮 H2 - - - - - - - 1470 16250 2089 2211 2616 2921 2960 3050 3112
电动 H3 - - - - - - - 1470 16250 2089 2211 2616 2921 2960 3050 3112



ANSI Class900主要外形尺寸



ANS1 Class900
NPS 2 21/2 3 4 6 8 12 14 16 18 20 24
L RF 368 419 381 457 610 737 965 1029 1130 1217 1321 1549
BW 368 419 381 457 610 737 - - - - - -
手动 H1 620 705 695 825 1065 1318 - - - - - -
Do 300 350 350 400 500 600 - - - - - -
伞齿轮 H2 - - - - 800 940 1691 1877 2143 2310 2750 3150
电动 H3 - - - - 800 940 1691 1877 2143 2310 2750 3150



ANSI Class1500主要外形尺寸



ANS1 Class1500
NPS 2 3 4 6 8 10 12 14 16 18 20 24
L RF 371 473 549 - - - - - - - - -
BW - - - - - - - - - - - -
手动 H1 614 705 927 1191 1524 1854 2184 2216 - - - -
Do - - - - - - - - - - - -
伞齿轮 H2 - - - 1191 1524 1854 2184 - - - - -
电动 H3 - - - 1191 1524 1854 2184 2216 2316 2620 2840 3310



ANSI Class2500主要外形尺寸



ANS1 Class2500
NPS 2 3 4 6 8 10 12
L RF 451 578 673 914 1022 1270 1422
BW 451 578 673 914 1022 1270 1422
手动 H1 630 890 - - - - -
Do - - - - - - -
伞齿轮 H2 - - - - - - -
电动 H3 - - 191 1347 1445 1692 1914
