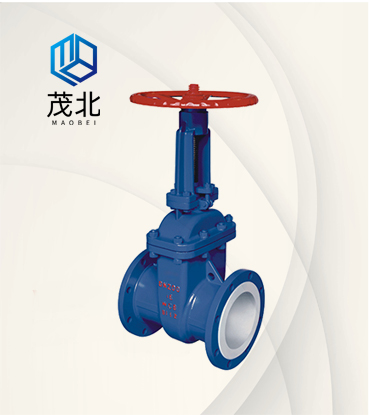

Z41F衬氟闸阀

衬氟闸阀是一种带见的启闭阀门,利用两侧面密封呈楔状的闸板来接通或截断管路中介质,楔式闸阀不允许微量开启在管路中作节流装置用,以免因高速流动的介质冲蚀而加快密封面的
产品咨询热线
一、Z41F46衬氟闸阀概述
  衬氟闸阀是一种带见的启闭阀门,利用两侧面密封呈楔状的闸板来接通或截断管路中介质,楔式闸阀不允许微量开启在管路中作节流装置用,以免因高速流动的介质冲蚀而加快密封面的损坏。FEP(F46)、PCTFE(F3)衬氟闸阀适用在-50℃~150℃的各种浓度的王水、、、氢氟酸和各种有机酸、强酸、强氧化剂,FEP还适用于各种浓度的强碱有机溶剂以及其它腐蚀性气体、液体介质的管路上使用。

二、Z41F46/Z41F衬氟闸阀的特点
  1.阀体有扁体和圆体两种形状:GB阀门采用圆体,ANSI磅级阀门DN≤300Lb采用扁体,DN≥400Lb采用圆体,阀体、阀盖的内腔和闸板、阀杆外表面等直接与介质接触的部件,全部名衬FEP(F46)等氟塑料;
  2.密封副为FPF(F46)/FEP(F46)或其它材料组合,摩擦系数小,启闭力矩低;
  3.填料采用PTFE(F4)标准填料,密封性能好,维修更换方便;
  4.带有弹性的闸板,可补偿闸板密封面与阀座密封面之间楔角偏差,吻合度好,密封效果理想;
  5.介质可从两侧任意方向通过闸阀,适用于介质方向可能改变的管路上作用启闭装置。

三、Z41F46衬氟闸阀结构特点
  阀体、阀盖:HT200、ZG230—450、ZG1Cr18Ni9Ti
  阀芯:1Cr18Ni9Ti、司钛莱合金堆焊、增强聚四氟乙烯
  填料:聚四氟乙烯、柔性石墨、不锈钢波纹管
  推杆、衬套:2Cr13
  垫片:橡胶石棉板、1Cr18Ni9Ti、石墨缠绕垫片

四、Z41F46衬氟闸阀技术规范:
设计标准 GB12234
结构长度 GB12221
法兰标准 JB/T79-94
GB9113.1-26
检验试验 GB/T13927
驱动方式 手动、电动、气动

五、Z41F46衬氟闸阀基本型号:
手动

Z41F3 Z40F3 蜗轮 Z441F
Z41F46 Z40F46 Z541F46
气动

Z641F3 Z640F3 电动 Z941F3
Z641F46 Z640F46 Z941F46

六、Z41F46不锈钢衬氟闸阀主要零部件材料表:
序号

零件名称

灰铸铁 铸钢 不锈耐酸铸钢 超低碳不锈耐酸铸阀
Z C P R PL RL
1 阀体/端盖/闸板 HT250 WCB CF8 CF8M CF3 CF3M
2 阀杆 1Cr13 2Cr13 1Cr18Ni9 1Cr18Ni12Mo2Ti 00Cr18Ni10 00Cr17Ni14Mo2
3 衬里/阀座 PTFE(F4)、PCTFE(F3)、FEP(F46)、PFA(可溶性4)
4 填料/压盖 WCB CF8 CF8M CF3 CF3M
5 填料 PTFE(F4) PTFE(F4) PTFE(F4)
6 活节螺栓 35 1Cr17Ni2 1Cr17Ni2
7 阀杆螺母 ZCuAI10Fe3 ZCuAI10Fe3 ZCuAI10Fe3
8 紧固螺母 45 1Cr17Ni2 1Cr18Ni9Ti
9 螺母    0Cr18Ni9 0Cr18Ni9
10 手轮 WCB WCB WCB

七、Z41F46不锈钢衬氟闸阀主要外型和连接尺寸:
公称通径

标准值

参考值

DN(mm) NPS(inch) L D D1 D2 f b

Z-Фd

W

D0

H

WT(Kg)

PN0.6MPa
15 1/2 130 80 55 40 2 12 4-Ф12  100 100 120 5
20 3/4 150 90 65 50 2 14 4-Ф12 100 120 140 6
25 1 160 100 75 60 2 14 4-Ф12 120 130 150 7
32 11/4 180 120 90 70 2 16 4-Ф14 120  156 185 10
40 11/2 240 130 100 80 3 16 4-Ф14 160 165 205 18
50 2 250 140 110 90   16 4-Ф14 160 350 400 25
65 21/2 270 160 130 110 3 16 4-Ф14 180 370 435 30
80 3 280 185 150 125 3 18 4-Ф18 180 430 510 43
100 4 300 205 170 145 3 18 4-Ф18 220 495 595 58
125 5 325 235 200 175 3 20 8-Ф18 220 610 735 100
150 6 350 260 225 200 3 20 8-Ф18 240 670 820 115
200 8 400 315 280 255 3 22 8-Ф18 240 815 1015 145
250 10 450 370 335 310 3 24 12-Ф18 240 965 115 230
300 12 500 435 395 362 4 24 12-Ф23 280 1140 1440 335
350 14 550 485 445 412 4 26 12-Ф23 280 1275 1625 540
400 16 600 535 495 462 4 28 16-Ф23 320 1445 1845 670
450 18 650 590 550 518 4 28 16-Ф23 320 153 1980 780
500 20 700 640 600 568 4 30 16-Ф23 360 1725 2225 850
