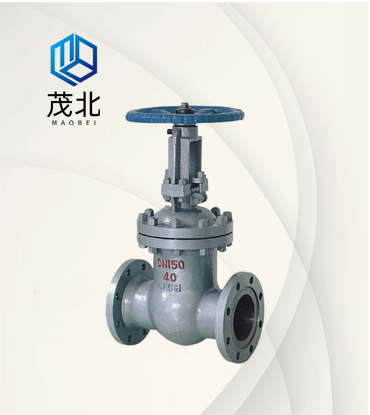

Z41H手动法兰闸阀

一、手动法兰闸阀 产品概述

本公司的手动法兰闸阀适用于公称压力PN1.6～16.0MPa,工作温度≤-29℃～550℃的石油、化工、水力、火力电站多种系统的管路上，切断或接通管路介质。手动法兰闸阀适用介质为：水、油品、蒸气、及酸、碱、氨、尿素、含硫天然气等。手动法兰闸阀操作方式有：手动、齿轮传动、电动、气动等。
手动法兰闸阀具有以下特点：
（1）选材考究，符合相关标准，材料的质量高。
（2）符合标准的要求，密封良好、性能优良、造型美观。
（3）密封副配对合理，闸板和阀座的密封面采用不同硬度的司太立（Stellite）钴基硬质合金堆焊而成，密封良好、硬度高、不易磨损、耐腐蚀、抗擦性能好、使用时间长。
（4）阀杆经调质及表面氮化处理，有良好的抗腐蚀性、抗擦性。
（5）采用楔式弹性闸板结构，中大口径设置推力轴承，磨擦力小，并配有手轮。
（6）可采用多种配管法兰标准及法兰密封面形式，可达到工程需要及用户要求。

二、手动法兰闸阀 主要应用规范

设计与制造		GB/T12234
连接端尺寸	结构长度	GB/T12221
	法兰尺寸	JB79
检验与试验		JB/T9092
材 料	碳钢	GB/T12229
	不锈钢	GB/T12230
标 志		GB/T12220
供 货		JB/T7928

三、手动法兰闸阀 主要零件材料及用途

阀体、阀盖	阀板	阀座	阀杆	填料	适用介质	适用温度 (≤℃)
WCB	WCB+D507MO	D577	2Crl3	柔性石墨	水、油品、蒸汽	425
ZGlCr5MO	ZGlCr5M0+Stellite12	1Crl8Ni9+ Stellite6	25Cr2M01VA	柔性石墨	水、油品、蒸汽	550
ZGlCrl8Ni9Ti	Crl了Ni2	1Crl8Ni9+ Stellite6	1Crl8Ni9Ti	PTFE	硝酸类、碱类	200
ZG00Crl7Nil4M02	316L+ Stellite12	316L+Stel1ite6	316L	PTFE	尿素、甲铵液、磷酸	200



五、手动法兰闸阀 主要外形尺寸

公称压力PN(MPa)	公称通径DN(mm)	标准值							参考值
		L	D	D1	D2	D6	b	Z-φd	Do	H	质量(kg)
1.6	15	130	95	65	46	/	14	4-φ14	120	220	4
	20	150	105	75	55	/	14	4-φ14	140	256	6
	25	160	116	85	65	/	14	4-φ14	160	276	6
	32	180	135	100	78	/	16	4-φ18	180	280	7
	40	200	145	110	86	/	16	4-φ18	200	300	18
	50	250	160	125	100	/	16	4-φ18	240	358	29
	65	265	180	145	120	/	18	4-φ18	255	415	32
	80	280	195	160	135	/	20	8-φ18	280	435	46
	100	300	215	180	155	/	20	8-φ18	320	500	63
	150	350	280	240	210	/	24	8-φ23	360	675	134
	200	400	335	295	265	/	26	12-φ23	400	818	192
	250	450	405	355	320	/	30	12-φ25	456	970	273
	300	500	460	410	375	/	30	12-φ25	500	1140	379
	350	550	520	470	435	/	34	16-φ25	600	1280	590
	400	600	580	525	485	/	36	16-φ30	720	1450	850
	450	650	640	585	545	/	40	20-φ30	720	1580	910
	500	700	705	650	608	/	44	20-φ34	720	1675	958
	600	800	840	770	718	/	48	20-φ41	800	1990	1180
2.5	15	130	95	65	46	/	14	4-φ14	120	220	4
	20	150	105	75	55	/	14	4-φ14	140	256	6
	25	160	116	85	65	/	14	4-φ14	160	276	7
	32	180	135	100	78	/	18	4-φ18	180	280	8
	40	200	145	110	86	/	18	4-φ18	200	300	18
	50	250	160	125	100	/	20	4-φ18	240	358	29
	65	265	180	145	120	/	22	4-φ18	255	415	34
	80	280	195	160	135	/	22	8-φ18	280	435	46
	100	300	230	190	160	/	24	8-φ23	320	500	64
	150	350	300	250	218	/	30	8-φ25	360	675	134
	200	400	360	310	278	/	34	12-φ25	400	818	213
	250	450	425	370	332	/	36	12-φ30	456	970	290
	300	500	485	430	390	/	40	16-φ30	500	1140	399
	350	550	550	490	448		44	16-φ34	600	1280	631
	400	600	610	550	505	/	48	16-φ34	720	1450	900
	450	650	660	600	555	/	50	20-φ34	720	1580	965
	500	700	730	660	610	/	52	20-φ41	720	1675	1035
	600	800	840	770	718	/	56	20-φ41	800	1990	1260
4．0	50	250	160	125	100	88	20	4-φ18	280	371	30
	65	280	180	145	120	110	22	8-φ18	300	432	40
	80	310	195	160	135	12l	22	8-φ18	320	455	52
	100	350	230	190	160	150	24	8-φ23	360	551	82
	150	450	300	250	218	204	30	8-φ25	400	708	153
	200	550	375	320	282	260	38	12-φ30	450	885	262
	250	650	445	385	345	313	42	12-φ34	560	1015	366
	300	750	510	450	408	364	46	16-φ34	640	1160	563
	350	850	570	510	465	422	48	16-φ41	640	1310	920
	400	950	655	585	535	474	58	20-φ4l	720	1490	1350
	500	1150	755	670	612	576	62	20-φ4l	800	2050	2000
6.4	50	250	175	135	105	88	26	4-φ18	280	402	35
	65	280	200	160	130	110	28	8-φ18	300	450	43
	80	310	210	170	140	12l	30	8-φ18	320	475	62
	100	350	250	200	168	150	32	8-φ23	360	565	88
	150	450	340	280	240	204	38	8-φ25	400	712	180
	200	550	405	345	300	260	44	12-φ30	450	890	275
	250	650	470	400	352	313	48	12-φ34	560	1030	408
	300	750	530	460	412	364	54	16-φ34	720	1182	590

六、手动法兰闸阀 订货须知

订货时请填写《规格书》或注明以下内容：
1、若订货前未选定型号，请向我们提供使用参数:1.公称通径，2.流体性质（包括公称压力、温度、粘度或酸碱性），3.阀体、阀芯材料。
2、若已经由设计单位选定我公司的产品型号，请按型号直接向我司生产部订购；
