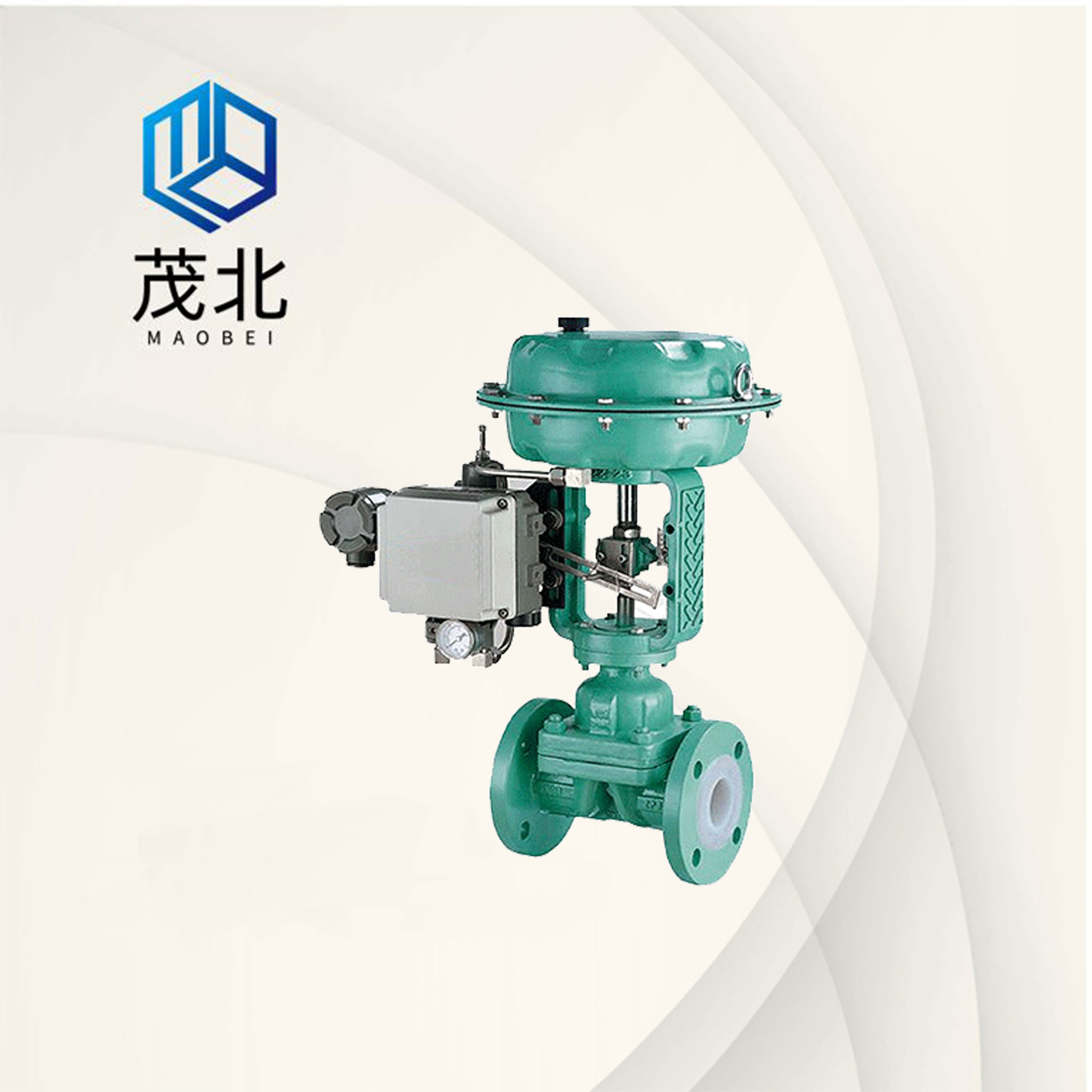

GZJHP气动衬氟隔膜调节阀

气动衬氟隔膜调节阀产品概述 气动衬氟隔膜调节阀(简称气动隔膜阀)采用隔膜阀体间山形凸出面进行密封,与外界隔离(无填料函),阀体流路简单、平滑、可覆盖防腐层,特别适合
产品咨询热线

气动衬氟隔膜调节阀产品概述



气动衬氟隔膜调节阀(简称气动隔膜阀)采用隔膜阀体间“山”形凸出面进行密封,与外界隔离(无填料函),阀体流路简单、平滑、可覆盖防腐层,特别适合于要求耐腐蚀、剧毒场合。本系列产品公称压力等级有0.6、1.0MPa,阀体口径范围由20~200mm,适用温度范围在150℃以内,泄漏量为零。




气动衬氟隔膜调节阀产品特点



采用多弹簧执行机构,高度及重量均可减小30%。 阀体内表面有多种材料涂复层,避免介质直接接触,承受强阀腐蚀性介质的腐蚀。 阀门关闭时,内、外泄漏量为零,特别适合于剧毒介质或不允许污染介质的阀节。 流路简单,阻力小,额定流量系数比同口径单座,套筒调节阀大。



气动衬氟隔膜调节阀执行标准



设计制造:ASME B16.34、GB/T 12224

结构长度:ASME B16.10、GB/T 12221

连接法兰:ASME B16.5、GB/T 9112~9124、HG/T 20592、HG/T 20615、JB/T 79

检验和试验:API 598、GB/T 26480
