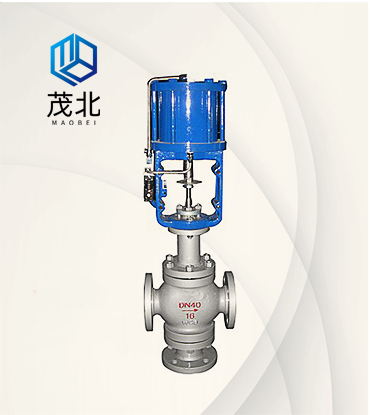

气动三通切断阀

气动三通切断阀采用顶导向结构,配用多弹簧执行机构。气动薄膜切断阀具有结构紧凑、重量轻、动作灵敏、流体通道呈S流线型、压降损失小、阀容量大、拆装方便等优点。
产品咨询热线

一、气动三通切断阀 产品概述

气动三通切断阀采用顶导向结构,配用多弹簧执行机构。气动薄膜切断阀具有结构紧凑、重量轻、动作灵敏、流体通道呈S流线型、压降损失小、阀容量大、拆装方便等优点。
气动三通切断阀接受来自调节仪表的信号,切断、开启或改变介质流向,达到对压力、流量、温度或液位等工艺参数自动控制。气动薄膜三通切断阀广泛应用于石油、化工、冶金、电力、轻工、纺织等各种工业部门的经营过程自动控制和远程控制系统中。
气动三通切断阀产品主要有薄膜式、活塞式两种。阀体结构有单座、套筒、双座(二位三通)三种,密封形式有填料密封和波纹管密封两种,产品公称压力等级有PN10、16、40、64四种,公称口径范围DN20~200mm。适用流体温度由-60~450℃。泄漏量等级为IV级或Ⅵ级。流量特性为快开。

二、气动三通切断阀 产品特点

(1)气动三通切断阀采用多弹簧执行机构与调节机构用三根立相连,整个高度可减小约30%,重量可减轻约30%。

(2)阀体按流体力学原理设计成等截面低流阻流道,额定流量系统数增大30%。

(3)阀内件密封部分有严密型和软密封两种,严密型为堆焊硬质合金,软密封型为质材料制作,关闭进密封性能优良。

(4)平衡型阀内件,提高了切断阀的许用压差。

三、气动三通切断阀 主要技术参数
公称通径(mm) 20 25 32 40 50 65 80 100 125 150 200
额定流量系数Kv 8 12 17 29 43 70 110 165 275 440 690
额定行程mm 8 12 20 25 40 60
有效面积cm2 100 200 400 600 1000
允许泄
露量
硬密封 1.2X10-7 × 阀额定容量
软密封 VI 级、无泄露
允许压差MPa  公称压力
信号压力KPa 0 ~ 250(薄膜式)
阀盖形式 标准型(-17~+250℃)、高温型(+250~+450℃)、低温型(-40~-196℃)、波纹管密封型(-40~+350℃)
压盖型式 螺栓压紧式
密封填料 V型聚四氟乙烯填料、含浸聚四氟乙烯填料、石棉编织填料、柔性石墨
阀芯形式 双导向双座型阀芯
流量特性 快开特性
