Q15FT型内螺纹三通球阀

Q15FT型三通内螺纹球阀介绍: 三通球阀有Q15FT型三通内螺纹球阀和Q14FL型三通内螺纹球阀。Q15FT型三通内螺纹球阀能使三条正交的管道相互联通和切断第三条通道,起分流、合流作用。
产品咨询热线

Q15FT型三通内螺纹球阀介绍:
三通球阀有Q15FT型三通内螺纹球阀和Q14FL型三通内螺纹球阀。Q15FT型三通内螺纹球阀能使三条正交的管道相互联通和切断第三条通道,起分流、合流作用。Q14FL型三通内螺纹球阀只能连接相互正交的两条管道,不能同时保持第三条管道的相互连通,只起分配作用。

Q15FT型三通内螺纹球阀产品主要特点:
(1)、三通球阀在结构上采用一体化结构,4面阀座的密封型式,法兰联接少,可靠性,设计实现了轻量化。
(2)、三通球芯分T型和L型,使用寿命长,流通能力大,阻力小。
(3)、球阀按作用式分单作用和双作用两种型式,单作用式的特点是一旦动力源发生故障时,球阀将处于控制系统要求的状态。

Q15FT型三通内螺纹球阀实物图片:

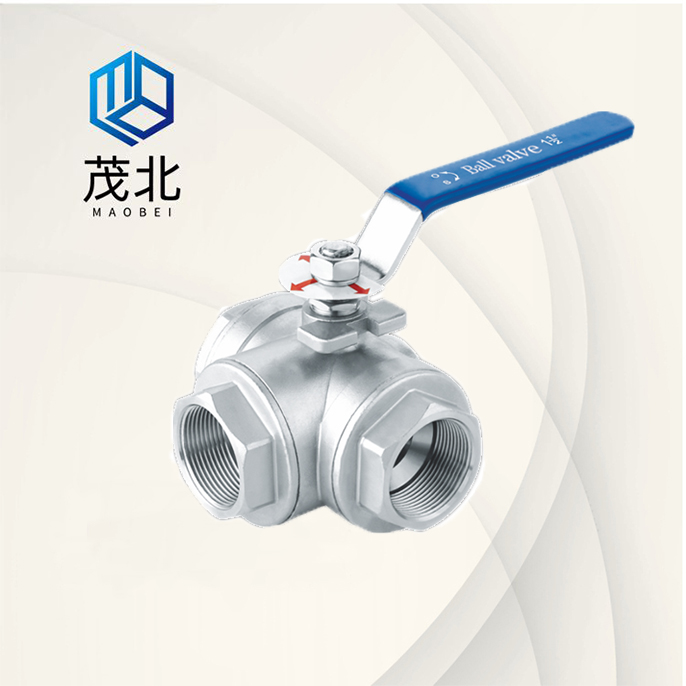

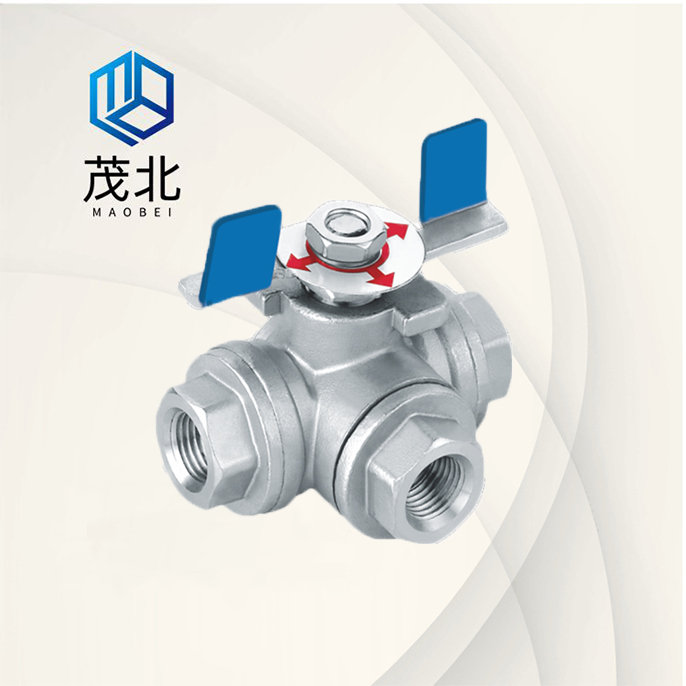

Q15FT型三通内螺纹球阀                              蝶形三通内螺纹球阀Q15F



Q15FT型三通内螺纹球阀性能参数:

试验压力 公称压力(Mpa)
Mpa 1.6 2.5 4.0 CL150 JIS10K
强度试验 2.4 3.8 6.0 3.2 2.4
密封试验 1.8 2.8 4.4 2.2 1.5
气密试验 0.5-0.7
工作温度 PTFE≤150℃ PTL≤300℃
适用温度 C:水、油、气;P:硝酸类;R:醋酸类


Q15FT型三通内螺纹球阀主要零件材料

阀体、阀盖 WCB、CF8
球体 WCB+Hcr、CF8
阀杆 2Cr13、CF8
阀座 PTFE
填料 PTFE

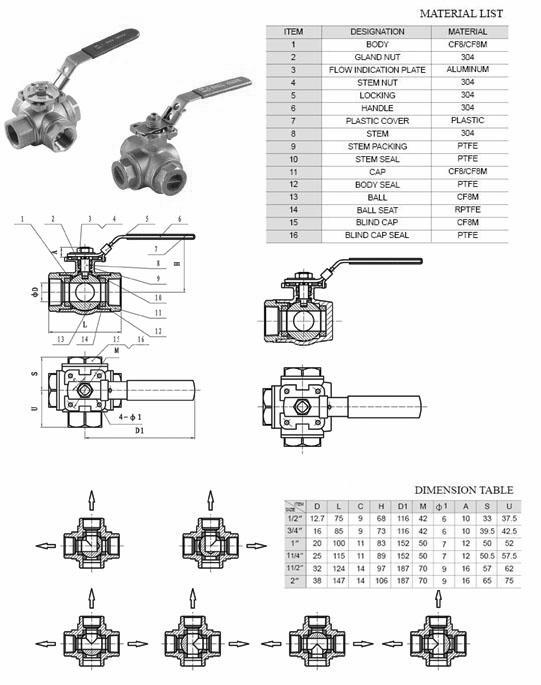

Q15FT型三通内螺纹球阀结构图:
