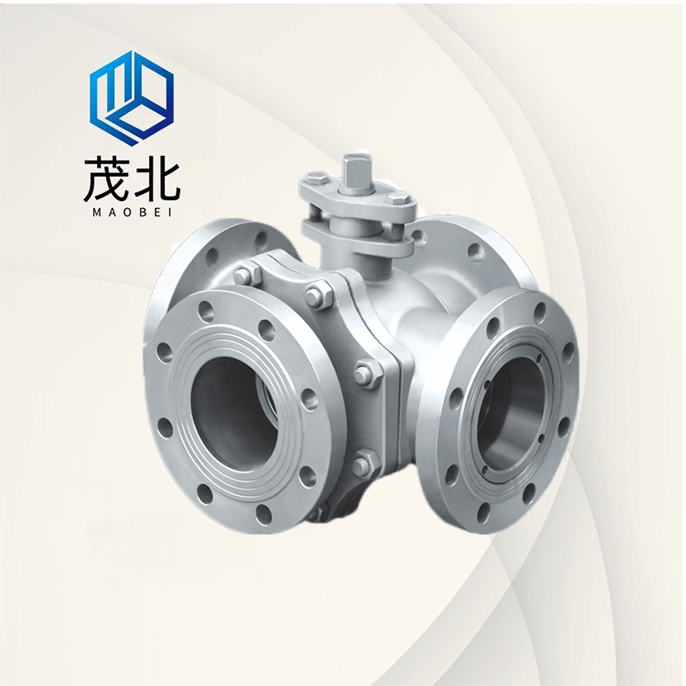

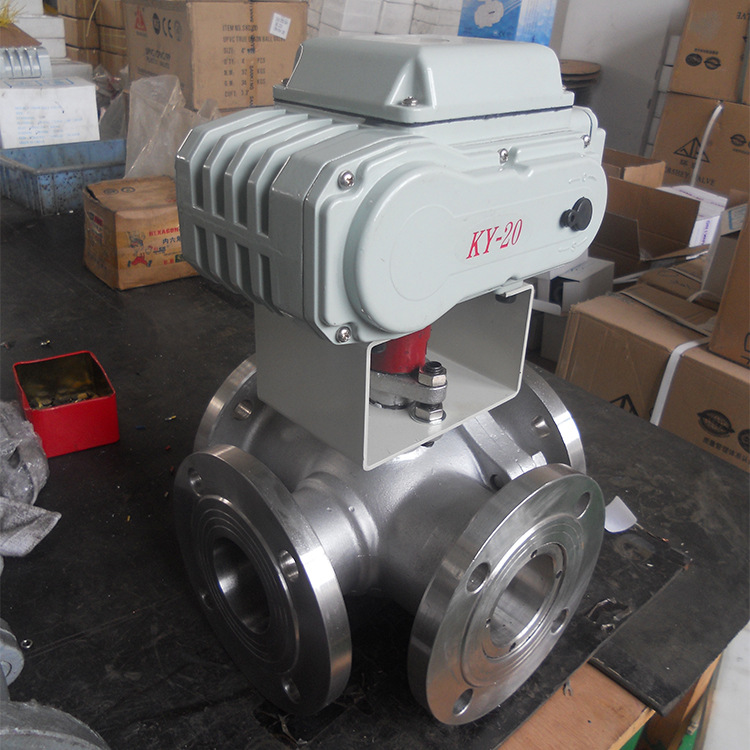

Q46F四通球阀

Q46F四通球阀实现正反供水切换,每转90 ,供水方式切换一次,以前需四个阀门,供水时阀1、4 开启,阀2、3关闭;反向供水时阀2、3开启,阀1、4 关闭(图一),现用一台四通球阀,操作方
产品咨询热线

Q46F四通球阀实现正反供水切换,每转90 ,供水方式切换一次,以前需四个阀门,供水时阀1、4 开启,阀2、3关闭;反向供水时阀2、3开启,阀1、4 关闭(图一),现用一台四通球阀,操作方便。



Q46F四通球阀在石油、天然气、煤炭和矿石的开采、提炼加工和管道输送系统中;在化工产品、医药和食品生产种;在水电、火电和核电的电力生产系统中;在城市和工业企业的给排水、供热、和供气系统中;在农田的排灌系统中;在治金生产系统广泛的应用,球阀密闭在各类管路系统种用于截断或接通介质流,使介质按照预定的程序输送到各个指定点。

【一】Q46F四通球阀产品应用范围:

①产品广泛应用于全球范围内的化工、石油、电力、制药、啤酒、食品、乳品饮料、化妆品及各类工程配套管路.

Q46F四通球阀执行标准

设计规范: GB/T12237 API 6D API 608 BS 5351
结构长度: GB/T 12221 ASME B16.10
法兰连接: GB/T 9113 ASME B16.5
试验与检验:GB/T 13927 API598 API6D

Q46F四通球阀特点

1、针对电力系统冷却器正反供水工艺过程设计,功能适用、可靠;
2、顶装式固定球四面座阀芯结构密封性能好、耐沙粒磨损、使用寿命长;
3、电动、气动操作(必要时可切换到手动操作);
4、四通球阀便于控制控制箱与阀门间以及与上位机之间有好的信息通道和操作介面:并可按工艺要求实现在一定时间间隔正反供水的自动切换。



性能规范

公称压力
PN

工作压力
壳体试
验压力
气密封
  试验压力
高压密封
试验压力
1.6 1.6 2.4 0.6 1.76
2.5 2.5 3.8 0.6 2.75
4.0 4.0 6.0 0.6 4.4
  C1aSSl50 2.0 3.0 0.6 2.2

主要零件材料

阀体\阀盖 GB WCB ZGlCrl8Ni9Ti ZGOCfl8Nil2M02Ti
  ASTM WCB CF8 CF8M
球体  GB 2Cfl3 1Cfl8Ni9Ti 0Cfl8Ni12M02Ti
  ASTM 420 304 316
阀杆 GB 2Crl3 1Crl8Ni9Ti 0Crl8Ni12M02Ti
  ASTM 420 304 316
阀座
密封面
GB
聚四氟乙烯
对位聚苯 聚四氟乙烯 对位聚苯
聚四氟乙烯
对位聚苯
ASTM
填料 GB 柔性石墨 柔性石墨 柔性石墨
ASTM
螺栓 GB 35 0Crl8Ni9 0Crl8Ni9
  ASTM A193B7 A320-B8 A320-B8
螺母 GB 45 0Cfl8Ni9 0Crl8Ni9
  ASTM A1942H A194-8 A194-8





四通球阀尺寸图:
