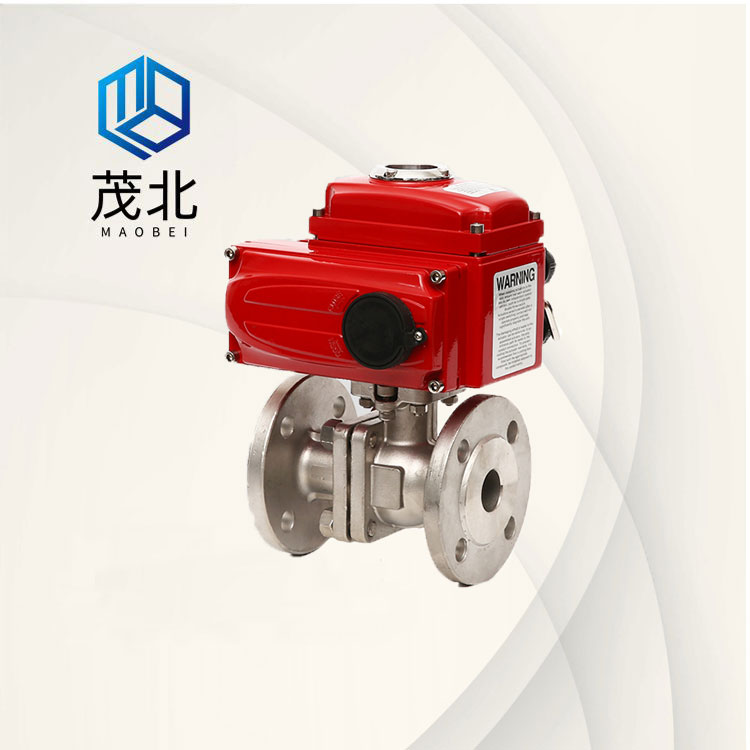

Q941F电动法兰球阀

Q941F电动法兰球阀 产品概述: Q941F电动法兰球阀是由法兰式球阀搭配电动执行器组成,依靠电源驱动来操作阀门的启闭与介质大小的调节。根据密封结构可分为软密封和金属硬密封。所
产品咨询热线
Q941F电动法兰球阀产品概述:
       Q941F电动法兰球阀是由法兰式球阀搭配电动执行器组成,依靠电源驱动来操作阀门的启闭与介质大小的调节。根据密封结构可分为软密封和金属硬密封。所以适用于不同的工况及介质。由于Q941F电动法兰球阀的启闭件是一个带孔的圆形球体,阀门呢打开时,阀体的通道与管道相等形成一个大直径。对流通的介质毫无阻力。因此Q941F电动法兰球阀特别适用于介质粘稠、含颗粒、纤维性质的场合。广泛适用于石油、化工、冶金、造纸、电站、制冷等工业。

Q941F电动法兰球阀产品特点:
(1)该Q941F电动法兰球阀流通阻力小、流通能力大、装卸维护方便、密封性能极佳、使用寿命长。
(2)Q941H电动球阀体积小、推力大、开闭迅速、启闭力矩小、装有伺服放大器、操作方便。
(3)球阀高平台结构、可根据工况选择防爆型、或装配上手轮手动装置、实现手动开关阀门功能。
(4)介质任意流向、可调范围广、自洁功能、控制高粘度、可适用纤维和微小颗粒的小颗粒的悬浊液及粘性介质。
(5)适用于两位关断控制的场合、可对介质流量压力温度等各项参数进行百分比调节。
(6)电动执行机构内置伺服系统、无需另配伺服放大器、且:连线简单、结构紧凑、动作稳定等优点、

Q941F电动法兰球阀主要技术参数:
公称通径:DN15~200mm
公称压力:1.6Mpa、2.5Mpa、4.0Mpa、6.4Mpa
连接方式:法兰式连接
密封形式:软密封(常温)、金属硬密封(高温)
电源电压:AC220V、AC380V、DC24V(其它特制)
动作范围:0-90°
阀芯形式:O型球形阀芯
阀体材质:碳钢、不锈钢304、不锈钢316、不锈钢316L
阀体结构:两段式结构
控制方式:开关型(开关切断控制)、智能调节型(4~20mA模拟信号控制)
使用介质:水、油品、气体、腐蚀性介质等

Q941F电动法兰球阀执行机构参数:
输出力矩:50NW-2000NW
动作时间:15秒~60秒
环境温度:-30~+70°C
输出信号:4-20mA模拟信号
执行机构:开关型、调节型、可带手动装置

Q941F电动法兰球阀标准规范:
1、设计与制造:GB12237-89、API608、API 6D、JPI 7S-48、BS5351、DIN3357。
2、法兰尺寸:JB/T74~90(JB74~90)、GB9112~9131、HGJ44~76、
3、结构长度:GB12221-89、ANSI B16.10、JIS B2002、NF E29-305、DIN3202。
4、检验主试验:JB/T 9092、API 598。

Q941F电动法兰球阀订货须知:
1、对产品有特殊要求,须在订货合同中提供以下说明:
a.结构长度;
b.连接形式;
c.公称直径;
d.产品使用介质及温度、压力范围等、
e.试验、检验标准及其他要求。
2、 本厂可根据客户特定要求配置各类驱动装置。
3、 如由客户提供确定的阀门类型和型号时,客户应正确说明其型号的含义和要求,在供需双方理解一致的条件下签订合同。
4、货期、订货的客户请先来电函详细告诉所需的阀门型号、规格、数量以及交货时间、地点。并预付合同总额的30%货款,供方即备料生产。
