什么是气动三联件
栏目:阀门知识 发布时间:2022-08-05

随着科技不断发展,各行各业都离不开的流体系统,为满足需求也在不断的更新完善。而在流体系统中作为最关键的位置之一“阀门”也因不同的工况环境,应运而生的出现了各种适应不同作用、介质、温度、压力、环境的阀门。

气动阀门应用的越来越广泛就很好的证明了这一点,随着气动阀门的广泛应用,那么购买气动阀门时常说的气动三联件是什么?有什么作用呢?那么今天大家就跟茂北阀门一起了解一下关于气动阀门三联件的介绍和安装使用吧!

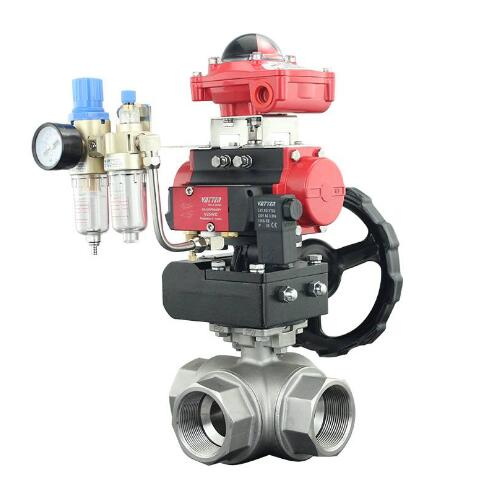

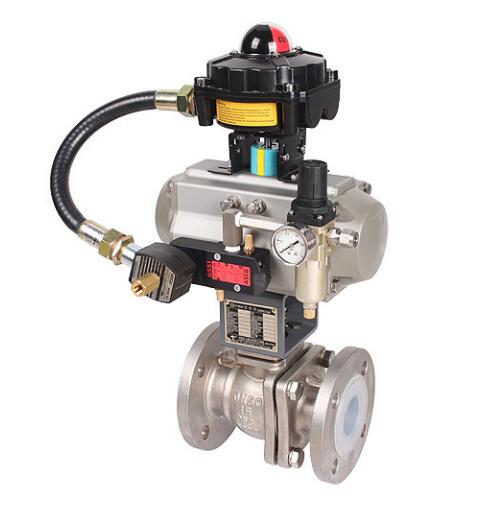

阀门配上气动执行器。气动阀门通常配置各种附件,比如电磁阀、气源处理三联件、限位开关、定位器、控制箱等,以实现就地控制和远距离集中控制。茂北阀门的气动阀门,会根据客户情况帮客户选配好电磁阀、气源处理三联件、限位开关、定位器、控制箱等气动阀门所需要的配件。








三联件由(过滤器,减压阀,油雾器)组成。正确顺序是过滤器-减压阀-油雾器。顾名思义,过滤器起到过滤作用,减压阀起到调压作用,油雾器喷油从而起到润滑下线元件的作用。反装的话也不至于会有什么损害。想想看,如果把油雾器装最前面,那球阀过滤器本来就是过滤压缩空气里面水分和杂质的,那喷出来的油还不都得被过滤掉了,浪费油还增加滤芯的负担。



空气过滤减压阀设计轻小,安装方便,因此,它与气动变送器,气动调节器等产品安装在一起配套使用。若将空气过滤器的减压阀设计成一个整体,成为二联件。 气源处理三联件减压阀可对气源进行稳压,使气源处于恒定状态,可减小因气源气压突变时对球阀或执行器等硬件的损伤。过滤器用于对气源的清洁,可过滤压缩空气中的水份,避免水份随气体进入装置。油雾器可对机体运动部件进行润滑,可以对不方便加润滑油的部件进行润滑,大大延长机体的使用寿命。






气动三联件安装时请注意清洗连接管道及接头,避免脏物带入气路;安装时请注意气体流动方向与本体上箭头所指方向是否一致,注意接管及接头牙型是否正确;过滤器、调压阀(调压过滤器)给油器的固定;将固定支架的凸槽与本体上凹糟匹配,再用固定片及螺丝锁紧即可;单独使用调压阀、调压过滤器时的固定;旋转固定环使之锁紧附带的专用固定片即可;






如果气动阀门三联件油杯没加透平油,顺序倒接了,那么气流会从调压阀溢流孔冲出,气压力流失,不能提供做工气压能。如果加了透平油,那么就从溢流孔和出口处都会有油出来,同样气压力流失,不能提供做工气压能。



过滤器排水有压差排水与手动排水二种方式。手动排水时当水位达到滤芯下方水平之前必须排出。压力调节时,在转动旋钮前请先拉起再旋转,压下旋转钮为定位。顺时针钮转为调高出口压力,逆时针旋低出口压力。调节压力时应逐步均匀地调至所需压力值,不应一步调节到位。给油器的使用方法:给油器JIS K2213输机油(ISOVg32或同级用油)。加油量请 不要超过杯子八分满。数字O为油量最小,9为油量最大。自9-0位置不能旋转,须喃时针旋转。



使用是应当注意部分零件使用PC材质,禁止接近或在有机剂环境中使用;PC杯清洗请用中性清洗剂;使用压力请勿超过其使用范围;当出口风量明显减少时,应及时更换滤芯;
