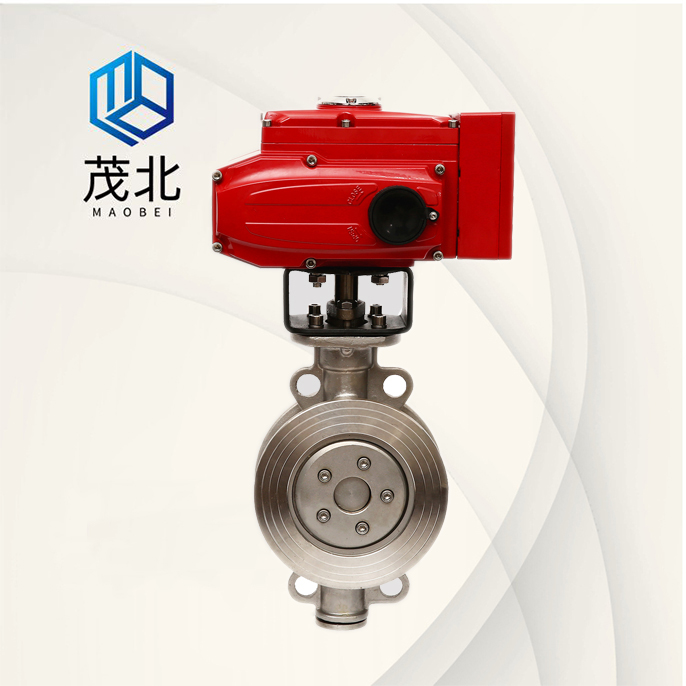

D973W防爆电动硬密封对夹蝶阀

【 茂北品质、全球共享】这里是 D973W防爆电动硬密封对夹蝶阀 专业生产厂家,由本公司生产的茂北 D973W防爆电动硬密封对夹蝶阀 品质出众,价格合理; D973W防爆电动硬密封对夹蝶阀
产品咨询热线
茂北品质、全球共享】这里是D973W防爆电动硬密封对夹蝶阀专业生产厂家,由本公司生产的茂北D973W防爆电动硬密封对夹蝶阀品质出众,价格合理;D973W防爆电动硬密封对夹蝶阀的产品介绍、主要特点、蝶阀及执行器的主要参数、主要零件材料、安装链接尺寸的详细介绍:

D973W防爆电动硬密封对夹蝶阀使用时间长、节能环保。其结构采用三维编心原理设计,阀座采用硬软密封兼容的多层次结构,加工精良。D973W防爆电动硬密封对夹蝶阀由阀体、蝶板、多层次阀座、阀杆、传动机构等主要部件组成。D973W防爆电动硬密封对夹蝶阀配用的角行程电动执行机构可直接接收计算机或工业仪表等输出的4~20mADC或1~5VDC控制信号,根据阀位反馈信号与设定值比较偏差对执行机构驱动电机进行智能步距调整(PID调节),以实现与执行机构配套的阀门或其他装置开度的准确的定位,同时输出4~20mADC的位置反馈信号。因此D973W防爆电动硬密封对夹蝶阀主要地应用到冶金、电力、石油、化工、空气、煤气、可燃气体以及给排水等自动化控制中。




D973W防爆电动硬密封对夹蝶阀主要特点:
由于电动三偏心蝶阀采用的是三维偏心原理设计,使密封面的空间运动轨迹达到理想化,密封面相互之间无磨擦、无干涉、加之密封材料选择得当,从而使蝶阀的密封性、耐腐蚀性、耐 高温性和耐 磨性等得到了保障。其主要特点如下:
(1)开启力矩小,灵活方便,省力节能。
(2)三维编心结构,使蝶板越关越紧,其密封性能良好,达到无泄漏。
(3)耐高压、耐腐蚀、耐 磨损、使用时间长等。


D973W防爆电动硬密封对夹蝶阀主要参数:
公称通径DN(mm) 50~1200
公称压力 PN1.0、1.6、2.5MPa
连接形式 法兰式、对夹式
密封形式 三偏心金属硬密封
流量特性 近似快开型
动作范围 0~90°
泄露量 按GB/T4213-92,为Kv值的10-4
基本误差 ±2.5%
回差 ±2.5%
死区 1% (可调)
可调范围 50:1
配置执行机构 可配PSQ、HQ、UNIC、361RS、HR等系列角行程电动执行机构
控制方式 开关到位灯(开关两位控制)、智能调节(4~20mA模拟量信号控制)


D973W防爆电动硬密封对夹蝶阀执行器的主要参数:
电源电压 AC220/380V,50/60Hz
输出力矩 50N·M~2000N·M
动作范围 0~90° 0~360°
动作时间 15秒/30秒/60秒
保护装置 过热保护
环境温度 -30°~60°
手动操作 同附带手柄操作
限位 电气、机械二重限位
防护等级 相当于IP-65
防爆等级 ExdII BT4;有要求可定制ExdII BT6
位置测量 可选装开关或电位计
驱动电机 8W/E
进线接口 PE1/2〞进线线锁

执行器特点:
1.功能良好:智能型、调节型、开关式。
2.体积小巧:体积相当于同类产品的35%左右。
3.使用方便:采用单相电源,接线简单;采用球型凸出结构,使观察方便;免加油免点检、防水防锈、任意角度安装。
4.保护装置有双重限位、过热保护、过载保护。全行程时间15秒、30秒、45秒、60秒。及带手动功能。
5.智能数控:内置模块采用良好计算机单片及智能控制软件直接接收计算机或工业仪表等输出的标准信号(4-20mA DC /1-5VDC)实现阀门开度的智能控制和准确的定位。


D973W防爆电动硬密封对夹蝶阀主要零件材料

零件名称 材料
阀体 铸铁、不锈钢、铬钼钢、合金钢
蝶板 铸钢、合金钢、不锈钢、铬钼钢
密封圈 不锈钢与耐 高温石棉板组合成多层次
阀杆 2Cr13、1Cr13不锈钢、铬钼钢
填料 O型圈、柔性石墨


D973W防爆电动硬密封对夹蝶阀性能规范:

公称通径DN(mm) DN50~1200
公称压力 PN(MPa) 0.6 1 1.6 2.5
试验压力 强度试验 0.9 1.5 2.4 3.75
密封试验 0.66 1.1 1.76 2.75
低压气密试验 0.5~0.7
适用介质 空气、水、污水、蒸气、煤气、油品等
适用温度 碳钢:-29℃~400℃ 不锈钢:-40℃~600℃


D973W防爆电动硬密封对夹蝶阀安装连接尺寸:

公称通经(DN) 主要尺寸 法兰尺寸
L L1 H H1 1.6MPa 2.5MPa
D D1 n-Фd D D1 n-Фd
50 108 43 112 530 165 125 4-18 165 125 4-18
65 112 46 115 530 185 145 4-18 185 145 8-18
80 114 46 120 565 200 160 4-18 200 160 8-18
100 127 52 138 600 220 180 4-18 235 190 8-22
125 140 56 164 640 250 210 8-18 270 220 8-26
150 140 56 175 705 285 240 8-22 300 250 8-26
200 152 60 200 775 340 295 12-22 360 310 12-26
250 165 68 243 945 405 355 12-26 425 370 12-30
300 178 78 250 1070 460 410 12-26 485 430 16-30
350 190 78 280 1140 520 470 12-26 555 490 16-33
400 216 102 305 1210 580 525 16-26 620 550 16-36
450 222 114 350 1335 640 585 16-30 670 600 20-36
500 229 127 380 1415 715 650 20-30 730 660 20-36
600 267 154 445 1605 840 770 20-33 845 770 20-39
700 292 165 480 1844 910 840 24-36 960 875 24-42
800 318 190 530 2040 1025 950 24-39 1085 990 24-48
900 330 203 580 2255 1125 1050 28-39 1185 1090 28-48
1000 410 216 650 2380 1255 1170 28-42 1320 1210 28-56
1200 470 254 760 2640 1485 1390 32-48 1530 1420 32-56
